MSI P45 Diamond主机板

导读 MSI P45 Diamond 正式在港上市,以全新 DrMOS 技术作主打,採用高效率整合式 MOSFET 、配搭全封闭式电感及 Hi-c Cap ,质素较


MSI P45 Diamond 正式在港上市,以全新 DrMOS 技术作主打,採用高效率整合式 MOSFET 、配搭全封闭式电感及 Hi-c Cap ,质素较同级最强,并追加 GreenPower 供电模组节能技术,不再让 ASUS 、 GIGABYTE 专美。秉承 Diamond 系列丰富功能的特点, MSI P45 Diamond 加入水冷散热设计,更随产品附送 Creative SoundBlaster X-Fi 音效卡,力争 P45 板王地位。



Intel P45 + ICH10R ---MSI P45 Diamond

图为 MSI P45 Diamond 主机板,採用 ATX Form Factor 、尺寸为 30.5cm x 24.4cm ,晶片组採用全新 Intel P45 北桥晶片配搭 ICH10R 南桥晶片。处理器接口为 Socket 775 ,供电模组为 VRD 11.1 版本,支援最新 Intel 45nm 处理器。

Intel P45 晶片组官方规格最高仅支援 1333MHz FSB ,由于 P45 北桥拥有强劲 FSB 超频能力,因此 MSI P45 Diamond 不单保証可支援现时最强的 Intel Core 2 Extreme QX9770 处理器,更可标示可超上 2008MHz FSB ,是现时唯一一家厂商敢把 FSB 超频保証数字,定于超过 2000MHz FSB 以上。

记忆体方面,虽然 P45 同时内建 DDR2 及 DDR3 记忆体控制器,但 MSI P45 Diamond 仅选择 DDR3 配置,虽然 P45 官方支援最高记忆体速度仅 DDR3-1333 ,但 MSI 表示透过与多家记忆体厂商的合作, MSI P45 Diamond 可支援现时市面上的 DDR3-2000 模组,最高可支援 8GB 记忆体容量。

绘图接口方面, P45 提供 1 组 x16 或 2 组 x8 的 PCI-Express 2.0 绘图接口配搭 ,可支援 ATI CrossFireX 多绘图卡协同技术,相比 P35 仅支援 PCI-Express 1.0 ,还要透过南桥的 PCI-Express x4 ,达成双绘图接口,频宽上有天壤之别。

南桥方面, MSI P45 Diamond 採用全新 ICH10R 晶片,相较上代 ICH9R ,功能规格并未有大幅修改,保持 6 个 PCI-E Lanes 、 4 个 PCI Masters ,拥有 12 个 USB 2.0 接口。主要是 USB 改用了 2 组 EHCI 控制器,并支援 USB Port Disable 功能, SATA Port 则加入 Port Disable 功能,更加入了全新的 Wake Events 功能。


Intel P45 Express 晶片组

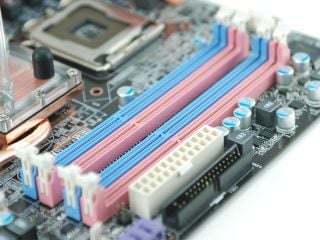

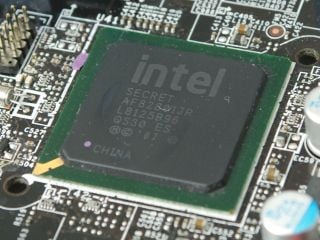

( 左 )Intel ICH10R 南桥晶片 ( 右 ) 最高支援 DDR3-2000 记忆体

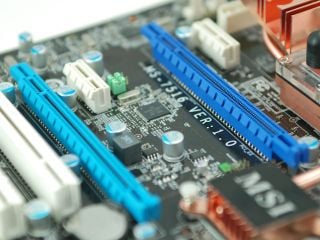

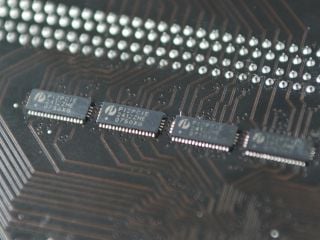

( 左 ) 支援双 x8 CrossFire 配置 ( 右 ) PCI-E 接桥晶片置背面

P45 与上代晶片组比较︰

Intel P45 Express Chipset

Intel P35 Express Chipset

Target Segment

Performance PC,
Mainstream PC

Performance PC,
Mainstream PC

Processor

LGA775

LGA775

System Bus

1333/1066/800 MHz

1333/1066/800 MHz

Max Memory

16 GB

8 GB

Memory Modules

N/A

N/A

Memory Type

DDR3 and DDR2 no ECC

DDR3 and DDR2

FSB/Memory Configurations

1066/DDR2-667,
800/DDR2-667,
1333/DDR3-1066,
1333/DDR3-800,
1066/DDR3-1066,
1066/DDR3-800,
800/DDR3-800,
1333/DDR2-800,
1333/DDR2-667,
1066/DDR2-800,
800/DDR2-800

1066/DDR2-667,
800/DDR2-667,
1333/DDR3-1066,
1333/DDR3-800,
1066/DDR3-1066,
1066/DDR3-800,
800/DDR3-800,
1333/DDR2-800,
1333/DDR2-667,
1066/DDR2-800,
800/DDR2-800

Integrated Graphics Type

N/A

N/A

External Graphics Interface

PCI Express x16 or
PCI Express x8 (2)

PCI Express x16

PCI-e Support

PCI Express X 1 (6)

PCI Express X 1 (6)

Storage Interface/Ports

Serial ATA (3 Gbps/AHCI) 6 Ports eSATA Port Disable

4-6 Serial ATA (3 Gbps/AHCI), eSATA

Storage Technology

Intel Matrix Storage Technology (ICH10R only; RAID 0, 1, 5, 10), Intel Rapid Recover Technology, Intel Turbo Memory

Intel Matrix Storage Technology with ICH9R; (RAID 0, 1, 5, 10) Command based port multiplier, Intel Rapid Recover Technology, Intel Turbo Memory

Memory Controller Hub

82P45 MCH

82P35 MCH

Supported Intel I/O Controller

Intel ICH10 Family: ICH10, ICH10R

Intel ICH9 Family: ICH9, ICH9DH, ICH9R

PCI Masters

4

4

USB Ports/Controllers

12 USB Ports 2 EHCI Controllers,
Port Disable

12 USB Ports Dual AHCI,
port Disable

Audio

Intel High Definition Audio

Intel High Definition Audio
