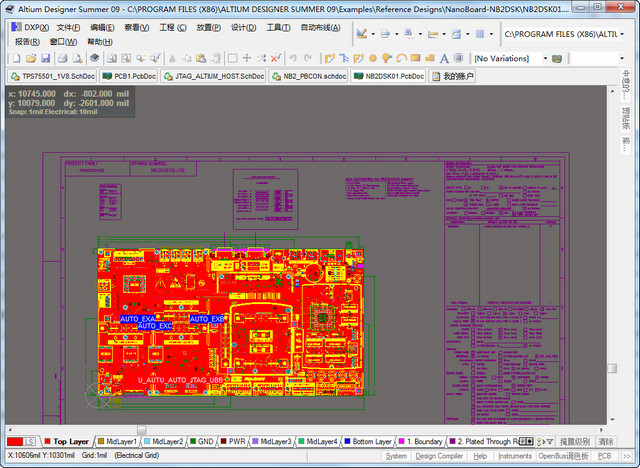

  最近有很多朋友表示还不知道ad09快捷键有哪些?那幺还不知道的朋友赶快来看看小编带来的ad09快捷键大全哦,希望可以帮助到大家更加方便快捷地使用Altium Designer 09。


  ● R+L 输出PCB中所有网络的布线长度

  ● Ctrl+左键点击 对正在布的线完成自动布线连接

  ● M+G 可更改铜的形状;

  ● 按P+T在布线状态下,按Shift+A可直接进行蛇线走线

  ● T+R对已布完的线进行蛇线布线

  ● E++M+C点击空白出可迅速找到PCB上想要的元件

  ● Backspace 撤销正在布线的上一步操作

  ● 切换布线层,可在布线过程中放置过孔

  ● Ctrl+Shift 切换层并放置过孔

  ● F8/E+O+S设置圆心点

  ● M+I 翻转选中的元件

  ● P+T 布线

  ● T+E 补泪滴

  ● P+G 铺铜

  ● S+Y 单层选择线

  ● E+B 选择进行复制

  ● Ctrl+O 打开文件夹/文档

  ● Ctrl+P 打印设置

  ● Esc 从当前步骤退出

  ● Shift +鼠标滚轮 向左/向右移动

  ● V + D 查看文档

  ● V + F 查看适合放置的对象

  ● V + B 查看反面布局

  ● X + A 取消全部的选择

  ● E + D 删除对象

  ● Shift + R 切换三种布线模式 (忽略, 避开或推挤其他信号线)

  ● Shift + E 触发电气格点开/关

  ● Shift + C 取消高亮

  ● Ctrl + G 弹出捕捉格点对话框

  ● Ctrl + M 测量距离

  ● Ctrl + H PCB下选取某个网络的布线,便于删除同一网络的布线

  ● R + M 测量任意两点间的距离

  ● Q 快速切换单位 (公制/英制)

  ● Shist + 右键 旋转查看3D 视图

  ● 选中 + 空格 旋转元器件

  ● P + L 画线

  TC 查找元器件自动转PCB

  PW 画线

  VGS 设置跳转栅格

  Ctrl + R 复制并粘贴(与PCB通用)

  ED 删除(与PCB通用)

  JC 查找元器件(与PCB通用)

  PCB图的快捷键

  DR 设置规则

  EOS 设置原点

  GG 设置栅格

  Shift + ctrl +鼠标滚轮 切换层

  Shift + e 切换电器网络捕捉

  shift + ctrl + T 向上对齐

  shift + ctrl + B 向下对齐

  ● Shift+S 切换单层显示和多层显示

  ● Shift + 空格键 在交互布线的过程中,切换布线形状

  ● Shift+M 局部放大功能

  ● shift + w 切换布线宽度

  ● shift + v 切换过孔

  ● shift+ctrl+空格 /shift + 空格 切换布线形式

  ● Ctrl + Shift + L,R,T,B,H,V 选择两个及以上的器件时,左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐

  ● D+ O 原理图文档选项设置

  ● G 切换格点

  ● 空格 90度翻转/切换布线

  ● 2/3 2D/3D来回切换

  ● Ctrl+shift+滚轮 层切换

  ● 左键+ X/Y 左右/上下翻转

  ● P+W 原理图连线

  ● P+B 原理图放置总线

  ● P+J 原理图放置电路节点

  ● P + R 原理图放置端口

  ● P + I + N 原理图忽略ERC检查

  ● Ctrl + shift + V 阵列粘贴

  ● TAB键 用于弹出该操作的属性

  ● shift + s 切换显示单个层

  ● P + P 放置焊盘

  ● P + V 放置过孔

  ● P + G 放置覆铜

  ● P + T 放置走线

  ● L 显示层

  ● P+F 放置填充

  ● T + D + R 设计规则检查

  ● D + R 规则设置

  ● V + B PCB 3D翻转

  ● D + O 原理图纸张大小设置

  ● D + K 开PCB层管理器

  ● 右键+T 开始同一网络标号布线

  ● M + M 移动元器件

  ● S + L 两次左键,选中多条线同时走线

  ● 拖动器件 + L 元器件顶层、底层快速切换

  ● T + U 删除全部布线(all)

  ● J + C 在PCB中搜索元件

  ● T + C 原理图元件和PCB元件互相定位

  ● N + SHOW / HIDE 显示、隐藏飞线

  ● T + T + M 多根拉线

  ● A + P 文本位置选择

  ● T + M 复位DRC

  ● Ctrl + (shift) + Tab 切换文档显示

  ● T + R 1.2.3.4.逗号.句号 走等长、蛇形线;调整拐角和弧度;调整宽度;改变幅度

  ● Alt + 左键 原理图同一网络查找

  以上就是小编带来的ad09快捷键大全,有需要的朋友不要错过哦。
