自行加装无线充电测试

导读 现时大部份人都採用智能手机方便日常生活及应用,而早前网上流传将手机改装,加入无线充电功能,虽然充电速度较利用 USB 线材慢,但对


现时大部份人都採用智能手机方便日常生活及应用,而早前网上流传将手机改装,加入无线充电功能,虽然充电速度较利用 USB 线材慢,但对于「懒人」用家来说亦是一个方便的设计。今次编辑部特别找来该款智能手机进行改装测试,验证充电速度。



打造个人化手机、不只限主题及背景

Wirless Charger

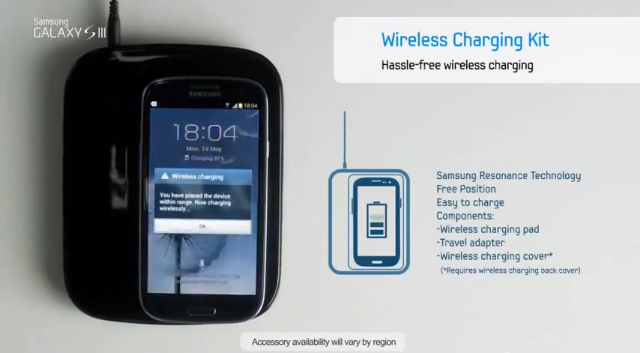

Samsung 官方在设计手机时亦已打算加入无线充电功能

现时在街上、地铁车厢等等都很容易见到每人手上都有一部智能手机,部份用家会为手机选购美观外壳、有部份用家会为手机进行「包机膜」以作保护。而早前有用家为打造个人化手机,为手机加装无线充电装置,虽然好像有点不切实际,但对于一般用家是十分方便。

近日流传加装无线充电的手机为近期大热的 Samsung Galaxy SIII 及 Samsung Galaxy NoteII ,经过编辑部资料搜集后,决定一试改装手机并测试效能分别。用家需留意,手机经过改装后,有机会失去代理商的保养服务,因此要先衡量风险才作尝试。

首先用家需準备无线充电的设备,包括本身用作 HP 手机使用的:无线充电发送器、感应线圈套装,最后当然不少得被改装的智能手机,今次会尝试改装 Samsung Galaxy NoteII 作测试。无线充电发送器、感应线圈套装等一般亦不难购买,例如大家都熟悉的淘宝、 EBay 等等平台亦有卖家售卖,全套改装工具价钱一般大约 HK$100 。

Wirless Charger

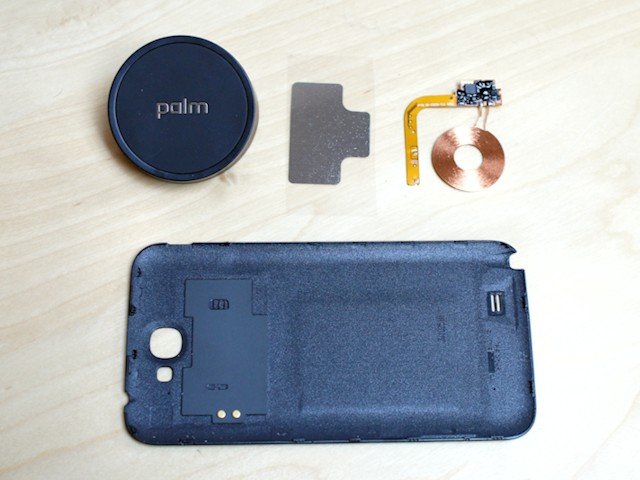

顺序数:无线充电机座、防磁贴、感应线圈、手机背壳

开始改装,先把手机电源关上,并把背壳移除方便进行改装。翻转手机可看见电池旁边有两个金属接点,这就是原厂所预留的无线充电输入接点,照推算是留待日后推出其他无线配件使用。利用卡尺等工具把两个接点位置标示在背壳上,方便贴上线圈及接点。

由于感应线圈本身并非为这部手机而设,因此接点位置会有误。用家先测试两点位置距离,并在线圈上标示,利用界刀把表面保护胶刮走以方便焊锡。把铜接点焊走并移植至刚刚刮走的位置,再重新量度两点距离确保正确无误。把整块线圈放在手机壳上,对準无线充电接点位置,先利用胶纸固定方便测试。

Wirless Charger

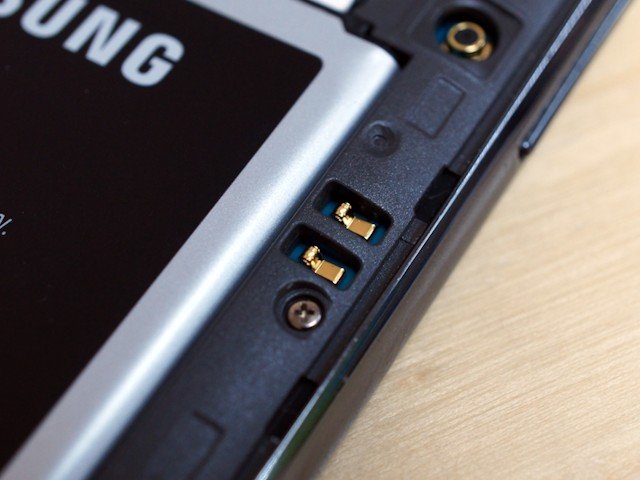

Samsung Galaxy SIII 及 NoteII 一直预留无线充电接点、留待日后推出有关产品

Wirless ChargerWirless Charger

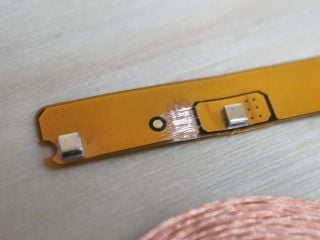

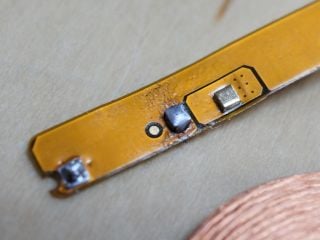

( 左 ) 量度两点距离并用界刀刮走保护层 ( 右 ) 把接点移走并焊到新位置上

除了贴上线圈,另外亦设有一块银色金属贴,用作阻拦无线电磁波,除了保护手机内零件外,同时能够确保大部份电磁波会流通线圈产生电流。当线圈及防磁贴都装好后就可以把背壳装回手机上作测试。把线圈部份移近无线充电发送器,手机会弹上字句表示正进行无线充电,如果你能够看到这句就代表你已成功了大半。

成功感应及充电后,把背壳拆下来,同时用家可选择用其他工具固定线圈例如:双面胶纸,如不太介意外观感亦可不理会。由于发送器设有四点磁石作固定及对位,因此只要把背壳直接放在无线充电发送器上,附送的四粒磁石便会自动磁在背壳上,把手机背壳略略移动,把线圈对準中间后便可。

Wirless ChargerWirless Charger

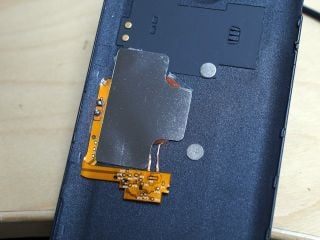

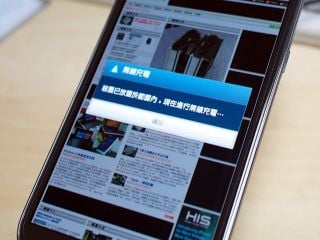

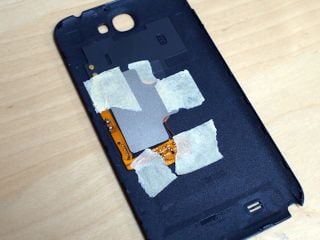

( 左 ) 先利用胶纸贴上用作对位、方便测试及移位 ( 右 ) 放上充电座、如成功会有显示字句提示

Wirless ChargerWirless Charger

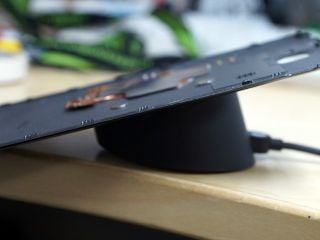

( 左 ) 把背壳放上充电座并置中 ( 右 ) 放上磁右及对位、并可以双面胶纸固定

当线圈、防磁贴及对位磁石都安装好,基本上你的无线充电已大致完成,可以把机壳安装回手机并放上无线充电座测试。因于採用高频无线传送,所以充电过程中会发出微弱的高频声,以及背壳会有微温产生,这些也是正常现象。

经测试后,无线充电功能正常运作,编辑部同事利用 Samsung 原装充电器 (Max 2A) 作充电计时。利用原装充电器由 28% 充至 67% 约需要 86 分钟,平均每 2.2 分钟就能够充上 1% 。隔日换上无线充电装置后重新测试,在 35% 充电至 74% 需要 172 分钟,平均每 4.4 分钟才充上 1% 。相比之下,无线充电较利用 USB 线慢接近一半。

From (%)To (%)Total Time (Min)Average / %AC Charger (2A)2867862.21 Min / %Wireless Charger (2A)35741724.41 Min / %

编辑评语

看到测试结果后,确实令人觉得无线充电效率太慢,但回想这个只是由坊间流传及非官方的改装,因此亦不能代表官方日后所推出的配件效能及充电速度。这个无线充电必需固定及稳放,对于一般办公室用家其实亦适合使用,能够随时拎起回覆短讯或接听电话、挂线后放在座上便能进行充电,确实省去被线材缠绕的烦恼,至于是否值得,那就要由用家自己衡量。
